Composizione del kit

Di defalut, se non ci sono particolari richieste da parte del cliente, il sistema GNSS MS1-net presenta al suo interno i seguenti elementi:

  • N.1 Raspberry Pi 3B+
  • N.1 Scheda GNSS MS1-mini
  • N.1 Modem 3G/4G
  • N.1 Scheda Quectel per modem 3G/4G minippci a slot
  • N.1 Modulo UPS con Batterie
  • N.1 Distanziali in plastica e supporto per scheda GNSS
  • N.1 AWN16-9-18EBB CASSE IP67, MIS 20, NERO, 175X156.3X81.3
  • N.1 SONY VTC6 BATTERIA
  • N.1 SD 32GB
  • N.1 Cavetti jumper multicolore
  • N.1 Connettore USB Mini RS PRO Femmina, Montaggio a pannello
  • N.1 Connettore HDMI feedthrough, RS PRO, Femmina 2 poli
  • N.1 Cappuccio per la polvere USB RS PRO
  • N.1 Presa di alimentazione c.c. RS PRO, 12,0 V, 5.0A, Ø pin 2.1mm
  • N.1 Connettore RJ45 Femmina Amphenol Industrial Cat5e, 8/8 vie
  • N.1 Connettore TNC a pannello con cavo
  • N.1 Connettore SMA a pannello con cavo
  • N.1 Cavo piatto HDMI corto
  • N.1 Cavo RJ45 corto
  • N.1 Cavo USB corto
  • N.1 Cavo DC 5V corto + convertitore 12V/5V
  • N.1 Piastra di fondo in plastica
  • N.1 Antenna 3g/4G con connettore SMA
  • N.1 Pulsante accensione intelligente in metallo ON/OFF retroilluminato di blu
  • N.1 Alimentatore 12V 2A Nero
_images/in_net.png

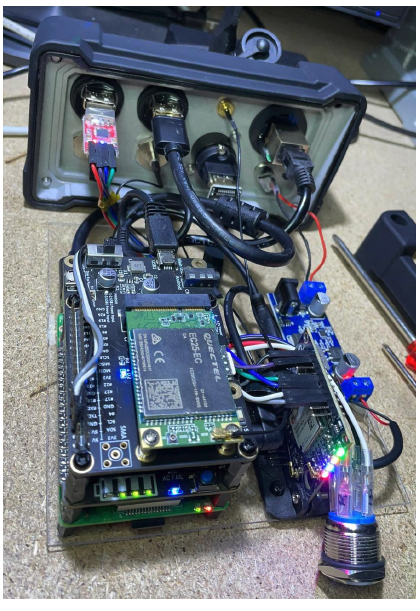

Fig.1 Vista della componentistica interna del ricevitore MS1-net
